LV-verdelers voor nieuw hoogspanningsstation

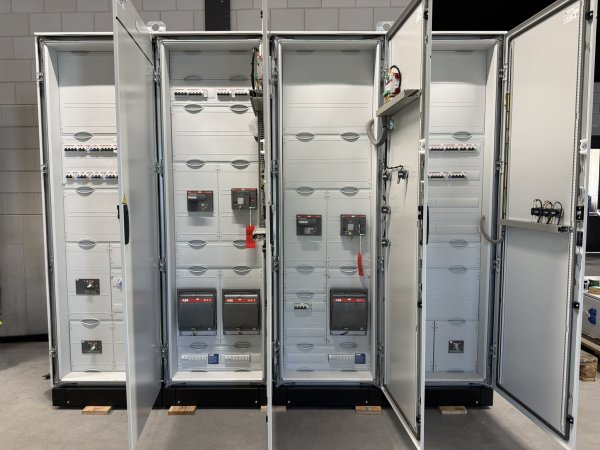

Voor een nieuw te bouwen hoogspanningsstation in Nederland kreeg Elmon de opdracht voor het ontwerpen en leveren van twee vrijwel identieke LV-verdelers.

Beide verdelers worden in een afzonderlijk gebouw geplaatst en voorzien ieder in de benodigde voeding en verdeling voor de gebruikers.

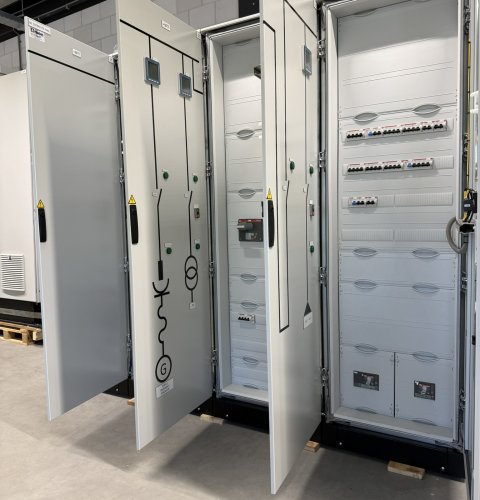

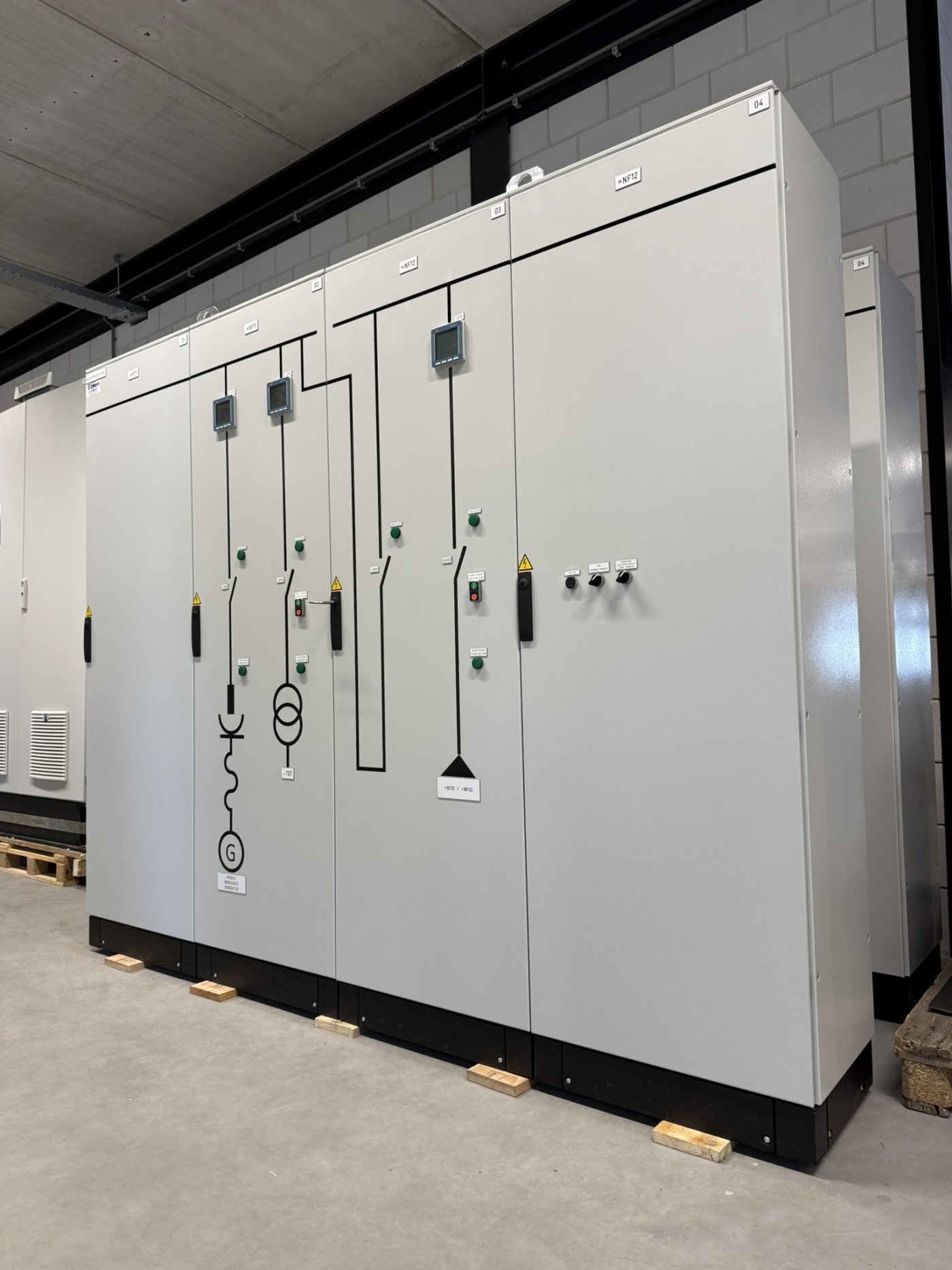

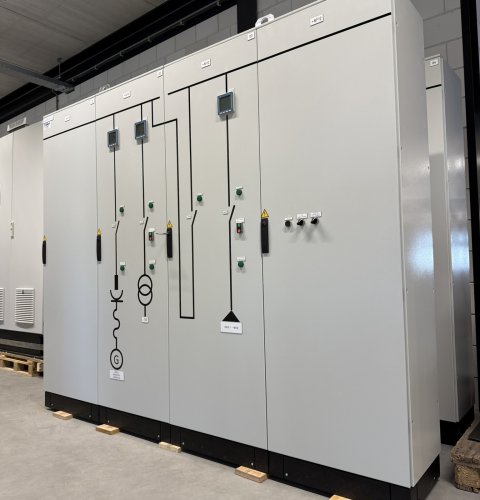

Elke verdeler heeft een eigen aansluiting op een transformator en een tweede aansluiting voor een noodstroomgenerator.

Daarnaast zijn de twee verdelers onderling verbonden via een koppelschakelaar met buskoppeling. Zo kan de voeding tussen beide verdelers worden gekoppeld wanneer dat nodig is.

De verdelers zijn voorzien van een ATS (Automatic Transfer Switch), waarmee de transformatorvoedingen en de onderlinge buskoppeling automatisch of handmatig kunnen worden omgeschakeld.

Het schakelen van de inkomende generatorvoedingen gebeurt handmatig.

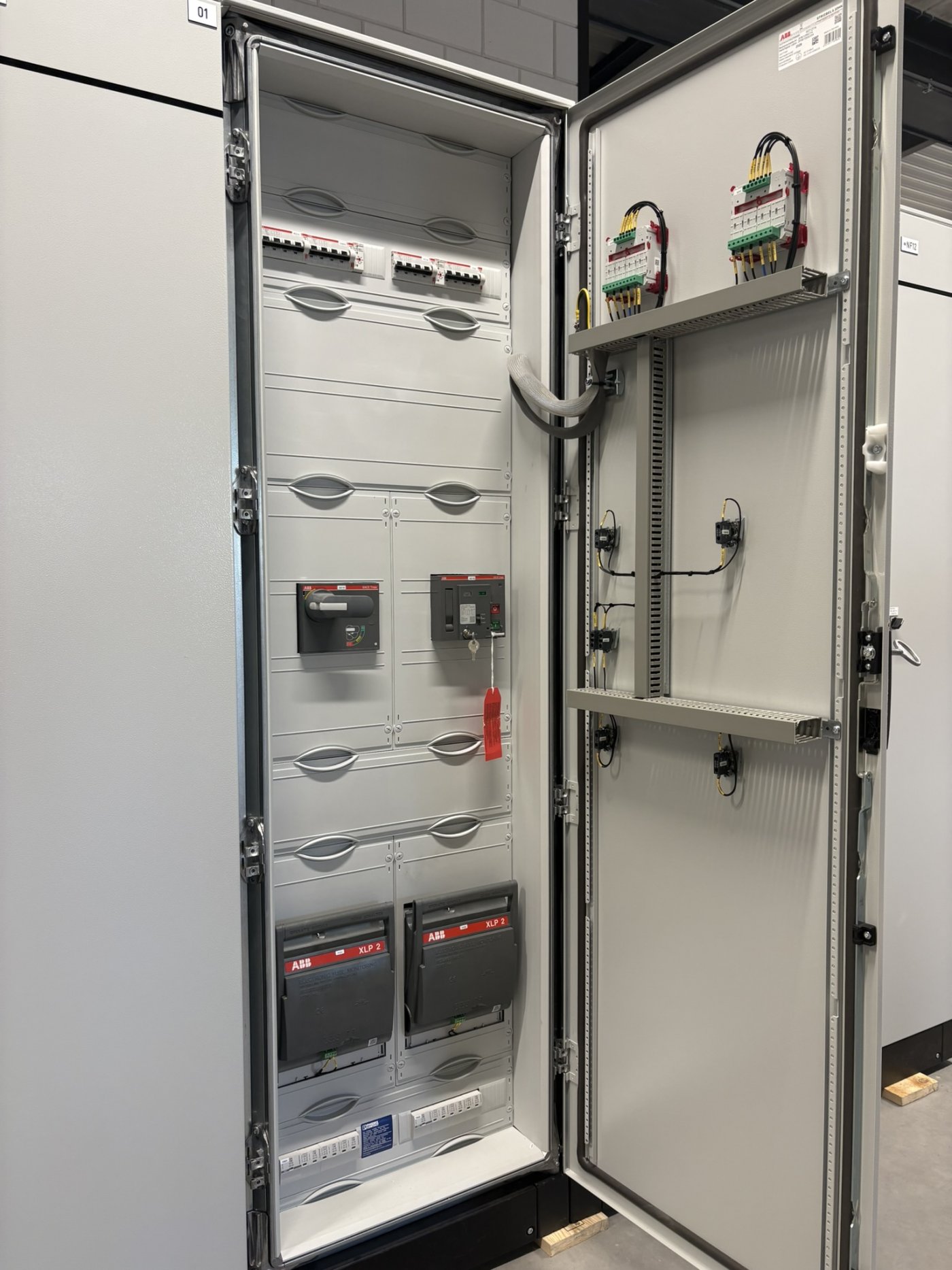

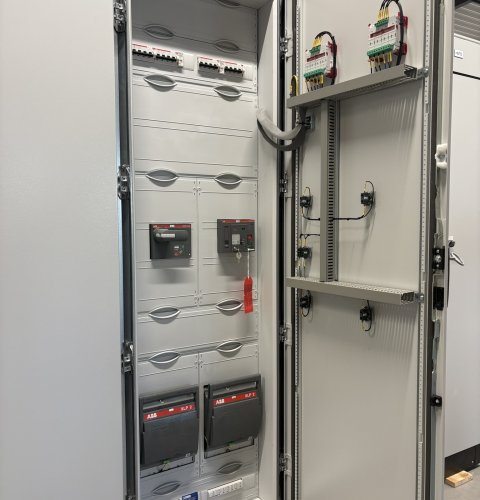

Voor de uitvoering is gekozen voor TriLine C kasten van ABB, in combinatie met CombiLine N-modulen. Het ontwerp is uitgewerkt met ABB e-design.

Elmon bouwt al jarenlang naast besturingskasten ook laagspanningsverdelers voor de utiliteit.

Met kennis van ontwerp, engineering en assemblage realiseren we complete oplossingen die aansluiten op de technische eisen van het project.
